SY Insert - Giải pháp mới cho hệ giàn giáo nhà cao tầng

Thi công các công trình cao tầng đòi hỏi có hệ giàn giáo bao che chắc chắn và an toàn. Hiện nay, hầu hết các hệ thống giàn giáo bao che tại Việt Nam được thi công theo cách truyền thống là dùng thanh I (gác trên hệ sàn bằng cách định vị bu lông chờ sẵn trên mặt sàn hoặc dùng bu lông nở khoan cấy vào dầm biên, liên kết thanh I vào dầm biên bằng bản mã). Mặc dù, đây phương pháp thi công phổ biến nhưng không là giải pháp hiệu quả tối ưu vì tốn kém nhiều chi phí, thời gian và quan trọng hơn hết là không thực hiện được đối với các vị trí cột biên. Để thay thế và khắc phục toàn bộ các yếu điểm của cách thi công cũ, công ty cổ phần QH Plus đã ứng dụng công nghệ Đức phát triển dòng sản phẩm SY Insert – Giải pháp mới này giúp đơn giản hóa các thao tác thi công, tiết kiệm về thời gian, chi phí và có thể sử dụng cho tất cả các vị trí của công trình.

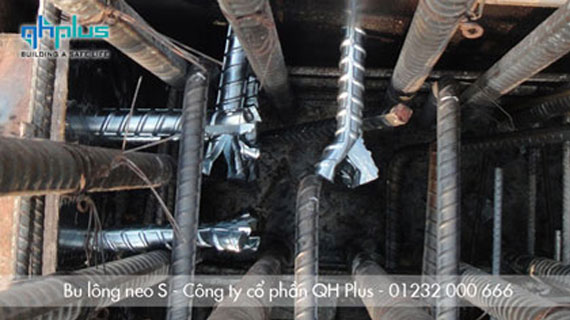

Bu long S thi cong he gian giao cao tang
Thanh I được neo vào hệ sàn phải trải qua nhiều thao tác và sử dụng thêm bu lông neo, thép gông để cố định thanh I. Ngược lại, SY Insert hoàn toàn không cần bu lông neo và thép gông để cố định mà được lắp đặt trực tiếp vào hệ dầm. Theo truyền thống, thanh I neo vào hệ sàn thì khả năng chịu lực kém hơn rất nhiều so việc sử dụng SY insert đặt trực tiếp vào dầm. Mặt khác, phương pháp truyền thống không thực hiện được tại một số vị trí cột biên vì cột biên có nhiều thép chủ chịu lực (thép tròn) đứng gần nhau nên thanh I không thể đặt xen giữa vào các thanh thép này. Ở các vị trí này thì đội thi công lại phải sử dụng biện pháp khoan bu lông nở/hóa chất cấy vào hệ sàn để lắp đặt thanh I. Khoan bu lông hóa chất khá tốn kém chi phí và mất nhiều thời gian; quan trọng hơn là quá trình khoan dễ xảy ra tình trạng khoan trúng thép chủ chịu lực sẽ gây ảnh hưởng rất lớn đến khả năng chịu lực của toàn bộ công trình. Đây là điều cấm kỵ đối với phía chủ đầu tư. Trong khi đó, bu lông SY Insert có cấu tạo gọn có thể sử dụng cho tất cả các vị trí bao gồm vị trí cột biên có nhiều thép chủ thay vì phải khoan bu lông hóa chất.

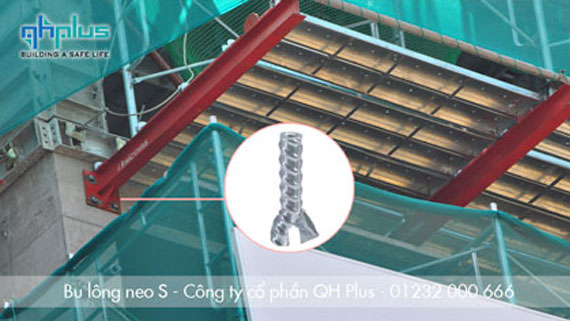

Bu long S sau khi lap dat he gian giao
So sánh các bước thực hiện giữa hai phương pháp truyền thống và SY Insert:
THI CÔNG TẠI VỊ TRÍ TƯỜNG THÔNG THƯỜNG
Phương pháp thi công truyền thốngPhương pháp thi công bằng SY Insert
Bước 1: Xác định vị trí đặt thanh I trên sàn trước khi đổ bê tông Bước 1: Xác định vị trí đặt thanh I trên ván khuôn trước khi đổ bê tông
Bước 2: Đặt hai thanh thép gông (đặt sát mép tường) chờ sẵn trong hệ sàn trước khi đổ bê tông Bước 2: Khoan lỗ trên ván khuôn và cố định SY Insert bằng bu lông chịu lực  trước khi đổ bê tông
Bước 3: Định vị bu lông neo (đặt thẳng hàng cách thép gông 1 đoạn) bằng phương pháp hàn có bản cử  trước khi đổ bê tông Bước 3: Sau khi đổ bê tông, lắp mặt bích đã hàn sẵn thanh I vào 4 vị trí của SY Insert và liên kết bằng bu lông chịu lực
Bước 5: Sau khi hoàn tất công trình, tháo dỡ giàn giáo bằng cách tháo thanh I ra khỏi bu lông neo và hai thép gông
Bước 6: Cắt bỏ phần thép thừa của bu lông neo và thép gông
                                                   THI CÔNG VỊ TRÍ CỘT BIÊN CÓ NHIỀU THÉP CHỦ
Sử dụng bu lông hóa chất/bu lông nởPhương pháp thi công bằng SY insert
Bước 1: Xác định vị trí cần đặt thanh I trên tường đã đổ bê tôngBước 1: Xác định vị trí đặt thanh I trên ván khuôn trước khi đổ bê tông
Bước 2: Khoan tạo lỗ với đường kính, chiều sâu lỗ theo yêu cầu kỹ thuật. Làm sạch lỗ khoan bằng máy thổi bụi Bước 2: Khoan lỗ trên ván khuôn và cố định SY Insert bằng bu lông chịu lực  trước khi đổ bê tông
Bước 3: Đóng bu lông hóa chất/bu lông nở vào lỗ khoan, phần đầu ren của bu lông sẽ được lộ ra bên ngoài Bước 3: Sau khi đổ bê tông, lắp mặt bích đã hàn sẵn thanh I vào 4 vị trí của SY Insert và liên kết bằng bu lông chịu lực
Bước 4: Lắp mặt bích đã hàn sẵn thanh I vào các bu lông đã đóng và cố định lạiBước 4: Sau khi hoàn tất công trình, tháo dỡ giàn giáo bằng cách tháo mặt bích có thanh I ra khỏi 4 SY Insert
Bước 5: Sau khi hoàn tất công trình, tháo dỡ giàn giáo bằng cách tháo mặt bích ra khỏi bu lông đã cấy vào tường
Bước 6: Cắt bỏ phần thép thừa của bu lông neo và thép gông
Bước 7: Cắt bỏ phần đầu ren lộ ra bên ngoài của bu lông đã cấy vào tường

So sánh về mức độ hiệu quả giữa phương thức cũ và sử dụng SY Insert:
Phương pháp thi công truyền thống Phương pháp thi công bằng SY insert
Khối lượng thanh I lớn vì cần thanh I dài (khoảng 3m) --> Tốn kém chi phíKhối lượng thanh I ít hơn khoảng 1,5 lần vì chỉ cần sử dụng thanh I ngắn hơn (khoảng 1,8m) --> Tiết kiệm được chi phí
Tốn khối lượng bu lông neo và thép gông để cố định thanh I --> Tốn chi phí và thời gian thực hiệnHoàn toàn không tốn bu lông neo và thép gông để cố định Tiết kiệm chi phí và thời gian thực hiện
Phải khoan bu lông hóa chất đối với các vị trí cột biên nhiều thép chủ --> Tốn chi phí cao và ảnh hưởng đến thép chủCấu tạo nhỏ gọn, có thể sử dụng cả những vị trí cột biên mà không ảnh hưởng đến thép chủ --> Tiết kiệm chi phí và an toàn cho thép chủ
Thanh I được neo sàn nên khả năng chịu lực kémSY Insert được neo trực tiếp vào dầm nên khả năng chịu lực rất tốt
Sau khi thi công xong, phải cắt bỏ bu lông hóa chất thừa bên ngoài và các bu lông neo, thép gông để tháo gỡ thanh I --> Tốn thời gian và chi phí thực hiện Sau khi thi công, chỉ cần tháo bu lông lục giác để tách rời thanh I và SY Insert --> Thực hiện nhanh chóng và không tốn chi phí

Biện pháp thi công truyền thống sau khi tháo dỡ giàn giáo phải tiến hành cắt bỏ thép gông, bu lông neo dư thừa; các vị trí này sẽ dễ bị gỉ và ăn sâu vào hệ sàn khi tiếp xúc với nước trong quá trình thi công. Như vậy, chất lượng sàn cũng bị ảnh hưởng. Giải pháp SY Insert có cách thi công đơn giản, nhanh gọn vì không tốn nhiều nhân lực để thi công bu lông neo, thép gông và khoan đục bê tông để cấy bu lông nên có hiệu quả rất lớn về mặt kinh tế, thời gian. Sử dụng SY insert sẽ giúp giảm chi phí chuyên chở, bảo dưỡng thanh I vì sử dụng thanh I ngắn hơn. Đồng thời, SY Insert thuận tiện sử dụng cho nhiều vị trí khác nhau và được liên kết trực tiếp vào dầm giúp đảm bảo sự an toàn cao và không ảnh hưởng đến thép chủ của công trình. Sử dụng SY Insert còn phù hợp với xu thế thi công hiện nay vì chủ đầu tư không cho phép khoan/ hàn trúng thép chủ chịu lực.

Sản phẩm SY Insert của QH Plus đã được Công ty Cổ phần xây dựng Cotec (Coteccons) đánh giá cao và tin tưởng sử dụng cho dự án khu dân cư cao cấp Masteri Thảo Điền. Dự án Masteri Thảo Điền - 165 Xa lộ Hà Nội, Phường Thảo Điền, Quận 2, Tp Hồ Chí Minh, là khu dân cư cao cấp kết hợp trung tâm thương mại, dịch vụ, văn phòng và khách sạn, được triển khai trên diện tích 85 000m2.
