Loại bỏ hoàn toàn các thao tác khoan đục hệ M&E bằng PT Insert

Hoàn thiện hệ trần cơ điện M&E là một trong những giai đoạn quan trọng và mất nhiều thời gian đối với một công trình xây dựng. Hiện nay, phương pháp thi công hệ trần M&E đang sử dụng phổ biến tại Việt Nam là đo, khoan ngược hệ trần nên không đảm bảo an toàn trong quá trình thi công đồng thời hiệu quả kinh tế thấp. Để giải quyết những vấn đề khó khăn của cách thi công truyền thống, QH Plus đã ứng dụng công nghệ Nhật Bản phát triển dòng sản phẩm PT insert; giúp thay thế hoàn toàn các thao tác khoan ngược hệ trần hiện tại và đảm bảo an toàn tuyệt đối trong quá trình thi công.

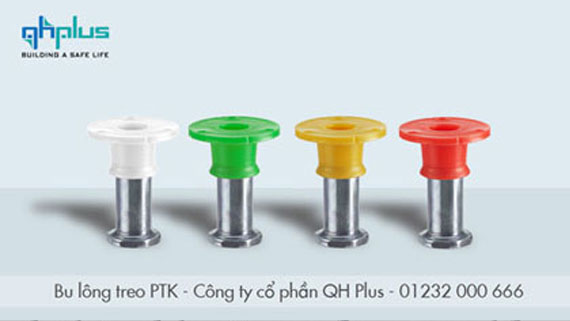

Bu long treo hẹ M&E bang PT Insert
Thi công hệ thống M&E bằng phương pháp truyền thống trải qua 4 bước  thực hiện:
1. Tiến hành định vị (ngược) vị trí lắp đặt hệ thống;
2. Khoan ngược hệ trần;
3. Lắp đặt tắc kê đạn (Drop-in) vào lỗ khoan;
4. Kết nối ty ren tạo thành hệ nâng đỡ.

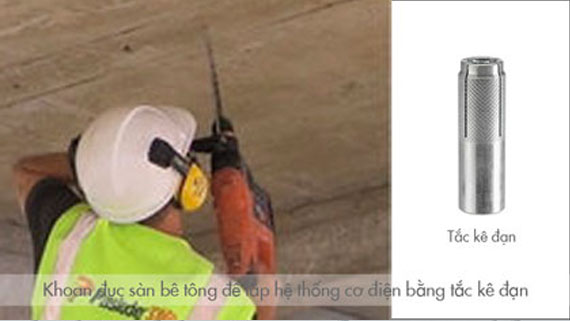

Phuong phap khoan duc bat tac ke dan
Quá trình thi công khoan đục ngược hệ trần được thực hiện hoàn toàn bằng thủ công nên mất nhiều thời gian và chi phí thi công. Đặc biệt, đối với một số công trình thi công sàn bằng cáp dự ứng lực sẽ không cho phép việc khoan trần vì dễ xảy ra tình trạng khoan nhầm thép chủ, ảnh hưởng rất lớn đến cấu trúc và chất lượng công trình. Ngoài ra, sàn có thể bị thấm do bất cẩn trong quá trình khoan lỗ thi công.

Trong khi đó, thi công hệ trần M&E bằng PT insert chỉ gồm 3 bước thực hiện:
1. Định vị thuận PT insert (định vị trên cốt pha sàn) (thời gian thao tác: 5 giây);
2. Cố định phụ kiện nhựa phụ và lắp PT vào phụ kiện (thời gian thao tác: 3 giây;
3. Tiến hành gắn ty ren vào PT sau khi đổ bê tông và tháo cốt pha.

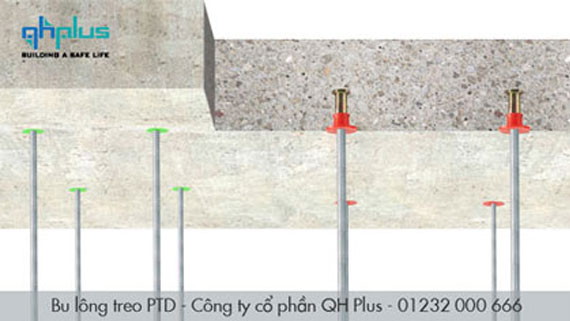

Su dung bu long treo PTD giup tiet kiem chi phi va thoi gian trong thi cong

PT Insert được định vị trên ván khuôn trước khi đổ bê tông; sau khi bê tông ninh kết, ván khuôn được tháo rời để lộ phụ kiện nhựa của PT với nhiều màu sắc khác nhau giúp nhà thầu M&E có thể phân biệt theo từng hệ thống cơ điện. Tiến hành tháo rời phụ kiện nhựa; đầu liên kết của PT lộ ra và thực hiện kết nối ty ren.

So sánh ưu nhược điểm của biện pháp thực hiện truyền thống và sử dụng bu lông treo PT

Phương pháp thi công truyền thốngPhương pháp thi công bằng PT Insert
Tốn chi phí nhân công và thời gian thực hiện vì quá trình đo và khoan ngược hệ trần gây mất thời gian. Tổng thời gian thực hiện: 30 giâyTiết kiệm chi phí và thời gian gấp 3 lần với phương pháp cũ vì PT được định vị thuận trên ván khuôn và không trải qua các bước khoan ngược. Tổng thời gian thực hiện: 8 giây
 An toàn lao động thấp vì khoan bê tông tạo ra nhiều bụi bẩn gây ảnh hưởng sức khỏe người thi côngAn toàn lao động tuyệt đối vì không khoan ngược hệ trần
Gây tiếng ồn lớn gây ảnh hưởng đến môi trường xung quanh                                           Không gây tiếng ồn
Khả năng chịu tải thấpKhả năng chịu tải gấp 1,5-3 lần so với phương pháp cũ
Có khả năng khoan nhầm thép chủ gây ảnh hưởng đến khả năng chịu lực của sàn An toàn và thuận lợi cho sàn thi công dùng cáp dự ứng lực

PT Insert được cố định ngay từ lúc đổ bê tông nên loại bỏ hoàn toàn các bước khoan đục bằng tay thông thường; giúp tiết kiệm gấp 3 lần về thời gian và chi phí nhân công thực hiện. Với PT Insert, các thao tác thi công đơn giản, nhẹ nhàng và nhanh hơn nhiều lần so với tắc kê đạn (Drop-in). PT Insert giải pháp thay thế hoàn hảo cho các công trình sử dụng cáp dự ứng lực không cho phép khoan lỗ. Sử dụng PT Insert giúp nhà thầu M&E thể hiện được sự chuyên nghiệp đối với các chủ đầu tư.

Để biết thêm thông tin về sản phẩm, vui lòng liên hệ hotline 01232.000.666
